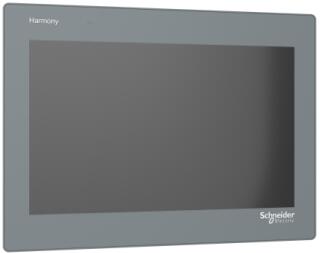

12" wide screen touch panel, 16M colors, COM x 2, ETH x 1, USB host / device, RTC, DC24V
主要信息
补充信息
环境
包装单位
合同保修
| 产品系列 | Easy Harmony ET6 |
|---|---|
| 产品类型 | 触摸屏 |
| 软件授权 | Vijeo Designer Basic |
| 操作系统 | VxWorks |
| 处理器名称 | ARM Cortex-A8 |
| 显示器尺寸 | 12 英寸 |
|---|---|
| 显示类型 | TFT 真彩 LCD |
| 显示颜色 | 1600万色 |
| 显示器分辨率 | 1280 x 800 像素 WXGA |
| 触摸屏 | 单一触摸模拟电阻 |
| 亮度 | 16 级 |
| 字符字体 |
ASCII ASCII 语言（使用欧洲字符） 简体中文 日本 (ANK, Kanji) 片假名 韩国 繁体中文 |
| 额定电源电压 [Us] | 24 V DC +/- 20% |
| 瞬间峰值电流 | 30 A |
| 本地信号指示 |
LED状态 绿色, 恒定 适用 运行 LED状态 橙色, 恒定 适用 软件启动 LED状态 红色, 恒定 适用 电源 (开) LED状态, off 适用 电源 (关) |
| 功耗 W | 14 W |
| 页数 | 200 应用页 |
| 处理器频率 | 800 MHz |
| 以太网端口 | 10/101base |
| 内存说明 |
Device memory 256 MB User data memory 256 MB 备份内存 128 kB |
| 集成连接类型 |
1 COM1 串行链接 - 1 针型 SUB-D 9针脚 - RS232C (速率: 2400...115200 bps)下接线 1 COM2 串行链接 - 1 针型 SUB-D 9针脚 - RS422/RS485 (速率: 2400...115200 bps)下接线 COM2 串行链接 (速率: 2400...187500 bps)下接线 1 Ethernet下接线 1 USB 2.0 A型后面 1 USB 2.0 type micro B后面 |
| 供电电源 | 来自外部供电 |
| 实时时钟 |
内置 0...50 °C 内置 10...90 % RH |
| 可下载协议 |
Modbus Uni-TE 第三方协议 |
| 产品商标 | 施耐德电气 |
| 固定模式 | 通过 4 个螺钉, 安装于 1.6...5 mm厚面板 |
| 开孔尺寸 | 295 x 217 mm panel cut dimension |
| 高度 | 233 mm |
| 宽度 | 311 mm |
| 深度 | 50 mm |
| 产品净重 | 1.62 kg |
| 抗瞬时断电 | 5 ms |
|---|---|
| 机柜材料 | PC |
| 前板材料 | 塑料 |
| 符合标准 |
EN 61000-6-4 EN 61000-6-2 EN 61131-2 UL 61010-2-201 CSA C22.2 No 61010-1-201 |
| 产品认证 |
CE UL EAC KC-Mark (pending) |
| 符合指令 |
2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| 运行温度 | 0…50 °C |
| 贮存环境温度 | -20…60 °C |
| 相对湿度 | 10…90 % 非冷凝 |
| 工作海拔 | 2000米 |
| IP 保护等级 |
IP20 符合 IEC 61131-2 (后板) "IP65" 符合 IEC 61131-2 (前面板) |
| 抗冲击 | 147 m/s2 适用 11 ms (X, Y, Z directions for 3 times) 符合 EN/IEC 61131-2 |
| 抗振动 |
+/-3.5 mm (f = 5…9 Hz) X, Y, Z 方向循环 10次 (大约. 100 分钟) 符合 EN/IEC 61131-2 9.8 m/s2 (f = 9…150 Hz) |
| 电磁兼容性 |
抗快速瞬变 - 测试等级: 2 kV (电源端口) 符合 IEC 61000-4-4 抗快速瞬变 - 测试等级: 1 kV (信号端口) 静电放电抗干扰 - 测试等级: 6 kV (接触放电) 符合 EN/IEC 61000-4-2 级别 3 静电放电抗干扰 - 测试等级: 8 kV (空气放电) |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8.2 cm |
| Package 1 Width | 18.5 cm |
| Package 1 Length | 28.5 cm |
| Package 1 Weight | 2.21 kg |
| Unit Type of Package 2 | CAR |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 34.5 cm |
| Package 2 Width | 41.5 cm |
| Package 2 Length | 54.5 cm |
| Package 2 Weight | 9.78 kg |
| 保修单 | 18 个月 |
|---|
